Termék részletek

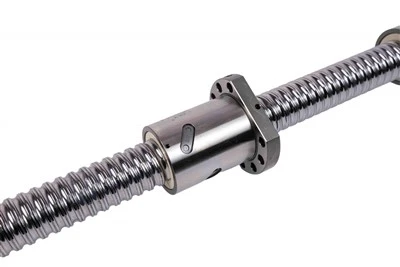

A DLY SFNU anyák karimás{0}} típusú golyós anyák, amelyeket precíziós lineáris átvitelre terveztek. Hozzáillő gömbcsavaros tengelyekkel dolgoznak, hogy a forgó mozgást sima és pontos lineáris mozgássá alakítsák, így alkalmasak CNC-berendezésekhez, automatizálási rendszerekhez, csomagológépekhez, mérőeszközökhöz és egyéb mozgásvezérlő alkalmazásokhoz.

A hasonló méretű tengelyméretű szabványos SFU anyákkal összehasonlítva az SFNU anyák általában hosszabb anyatestet használnak, és magasabb dinamikus és statikus terhelést biztosítanak. Ez az SFNU-t erősebb választássá teszi, ha az alkalmazás nagyobb teherbírást, merevséget és élettartamot igényel, miközben megtartja a kompakt karimás rögzítési szerkezetet.

A modellszám az alap csavarméretet mutatja. Például,SFNU160516 mm átmérőjű golyóscsavarral és 5 mm-es vezetékkel használják, mígSFNU161016 mm átmérőjű golyóscsavarral és 10 mm-es vezetékkel használható. Csereprojekteknél kérjük, rendelés előtt ellenőrizze a tengely átmérőjét, a vezetéket, az anya hosszát, a karima méreteit, a rögzítőfurat méretét és a terhelési követelményt.

Termékparaméterek

A DLY SFNU/SFU karimás golyós anyákat széles átmérő- és vezetéktartományban szállítjuk a precíziós lineáris erőátviteli rendszerekhez. Az alábbi méret- és terhelési adatok kulcsfontosságú információkat tartalmaznak a modell kiválasztásához, beleértve az anya méretét, a karimás rögzítési méreteket, a dinamikus terhelési besorolást, a statikus teherbírást és a merevséget.

SFNU and SFU ball screw nut dimension drawing DIN 69051 FORM B

SFNU DIN 69051 FORM B Építési szintek sorozat specifikáció Méret táblázat

Mértékegysége: mm

Modell	Tengelyátmérő d	Ólom	Golyó átmérője	D	A	B	L	W	H	X	Q	n	Dinamikus besorolási terhelés	Statikus névleges terhelés	Merevség kgf/μm
SFNU01605-4	16	5	3.175	28	48	10	45	38	40	5.5	M6	1x4	1380	3052	32
SFNU01610-3	16	10	3.175	28	48	10	57	38	40	5.5	M6	1x3	1103	2401	26
SFNU02005-4*	20	5	3.175	36	58	10	51	47	44	6.6	M6	1x4	1551	3875	39
SFNU02505-4 *	25	5	3.175	40	62	10	51	51	48	6.6	M6	1x4	1724	4904	45
SFNU02510-4	25	10	4.762	40	62	12	80	51	48	6.6	M6	1x4	2954	7295	50
SFNU03205-4 *	32	5	3.175	50	80	12	52	65	62	9	M6	1x4	1922	6343	54
SFNU03210-4 *	32	10	6.35	50	80	12	85	65	62	9	M6	1x4	4805	12208	61
SFNU04005-4	40	5	3.175	63	93	14	55	78	70	9	M8	1x4	2110	7988	63
SFNU04010-4	40	10	6.35	63	93	14	88	78	70	9	M8	1x4	5399	15500	73
SFNU05010-4*	50	10	6.35	75	110	16	88	93	85	11	M8	1x4	6004	19614	85
SFNU06310-4 fok	63	10	6.35	90	125	18	93	108	95	11	M8	1x4	6719	25358	99
SFNU08010-4 fok	80	10	6.35	105	145	20	93	125	110	13.5	M8	1x4	7346	31953	109
SFU01204-4	12	4	2.5	24	40	10	40	32	30	4.5	-	1x4	902	1884	26
SFU01604-4	16	4	2.381	28	48	10	40	38	40	5.5	M6	1x4	973	2406	32
SFU02004-4	20	4	2.381	36	58	10	42	47	44	6.6	M6	1x4	1066	2987	38
SFU02504-4	25	4	2.381	40	62	10	42	51	48	6.6	M6	1x4	1180	3795	43
SFU02506-4	25	6	3.969	40	62	10	54	51	48	6.6	M6	1x4	2318	6057	47
SFU02508-4	25	8	4.762	40	62	10	63	51	48	6.6	M6	1x4	2963	7313	49
SFU03204-4	32	4	2.381	50	80	12	44	65	62	9	M6	1x4	1296	4838	51
SFU03206-4	32	6	3.969	50	80	12	57	65	62	9	M6	1x4	2632	7979	57
SFU03208-4	32	8	4.762	50	80	12	65	65	62	9	M6	1x4	3387	9622	60
SFU04006-4	40	6	3.969	63	93	14	60	78	70	9	M6	1x4	2873	9913	66
SFU04008-4	40	8	4.762	63	93	14	67	78	70	9	M6	1x4	3712	11947	70
SFU06320-4 fok	63	20	9.525	95	135	20	149	115	100	13.5	M8	1x4	11444	36653	112
SFU08020-4 fok	80	20	9.525	125	165	25	154	145	130	13.5	M8	1x4	12911	47747	138
SFU10020-4 fok	100	20	9.525	150	202	30	180	170	155	17.5	M8	1x4	14303	60698	162

Megjegyzések:

A bal szál * jellel jelölve készíthető.

A modell elérhetőségével vagy különleges követelményeivel kapcsolatban rendelés előtt erősítse meg a DLY-t.

Az SFU01204-4 anya alapfelszereltség, ablaktörlő nélkül.

Termékjellemzők

Hosszabb anyatest a nagyobb terhelés érdekében
Az SFNU golyós anyákat hosszabb anyatesttel tervezték, mint a hasonló méretű szabványos SFU anyák. Ez a szerkezet magasabb dinamikus és statikus terhelési besorolást biztosít, így az SFNU anyák alkalmasak olyan lineáris mozgásrendszerekhez, amelyek erősebb axiális terheléstámasztást, jobb merevséget és hosszabb élettartamot igényelnek.

Kompakt belső keringési szerkezet
A belső gömbkeringtető kialakítás kompakt anyatestet biztosít, és elkerüli a külső visszatérő csöveket. Ez segít csökkenteni a környező gépalkatrészekkel való interferenciát, és megkönnyíti az SFNU anyák beszerelését CNC gépekbe, automatizálási berendezésekbe, pozicionáló asztalokba és más, korlátozott helyű szerelvényekbe.

Karimás rögzítés a stabil összeszereléshez
A karimás szerkezet lehetővé teszi, hogy az anyát közvetlenül egy mozgó asztalhoz, konzolhoz, csúszdához vagy működtetőelemhez rögzítsük. Ezt a szerelési stílust széles körben alkalmazzák a precíziós adagolórendszerekben, mivel egyértelmű telepítési felületet biztosít, és támogatja a stabil lineáris mozgást ismételt működés során.

Sima gördülő sebességváltó
A golyók, a csavartengely és az anya közötti gördülő érintkezés csökkenti a súrlódást a csúszócsavaros mechanizmusokhoz képest. Megfelelő kenéssel és beszereléssel az SFNU anyák támogatják a sima mozgást, a hatékony átvitelt és a megbízható pozicionálási teljesítményt folyamatos mozgású alkalmazásoknál.

Világos modellválasztás a különböző méretű golyóscsavarokhoz
Az SFNU modelleket a tengely átmérője és a vezeték alapján választják ki, például SFNU1605, SFNU1610, SFNU2505 és SFNU3210. Új berendezés tervezésénél vagy cseréjénél a csavar átmérőjét, a vezetéket, az anya hosszát, a karima méreteit, a rögzítési lyukakat, a terhelést és a beépítési helyet együtt kell figyelembe venni.

Komplett golyóscsavaros szerelvényekhez alkalmas
A DLY szállítja az SFNU anyákat a hozzáillő golyóscsavar tengelyekkel, végmegmunkáló és tartóegységekkel a géprajzoknak vagy az alkalmazási követelményeknek megfelelően. Ez segít javítani az összeszerelési kompatibilitást, és csökkenti annak kockázatát, hogy a sebességváltó-alkatrészek nem illeszkednek egymáshoz.

Alkalmazási forgatókönyvek

Az SFNU golyóscsavar anyákat ott használják, ahol a lineáris erőátviteli rendszernek sima mozgásra, stabil tehertartásra és megbízható karimás rögzítésre van szüksége. A végső modellt a löket, a sebesség, a terhelés, a szerelési hely és a szükséges élettartam alapján kell kiválasztani.

CNC gépi előtoló tengelyek

Marógépeken, gravírozógépeken, marógépeken és egyéb előtolási rendszereken használható, ahol pozicionálási pontosság és megismételhető lineáris mozgás szükséges.

Automatizálási pozicionáló egységek

Alkalmas lineáris fokozatokhoz, átviteli egységekhez, rakodóberendezésekhez és automata összeszerelő mechanizmusokhoz, amelyek stabil mozgást igényelnek ismételt ciklusok alatt.

Csomagoló és szállító berendezések

Csomagológépekben és anyagmozgató rendszerekben toló-, pozícionáló-, emelő- és beállítási mechanizmusokhoz használatos.

Ellenőrző és mérőeszközök

Alkalmazható precíziós beállító asztalokon, mérőberendezésekben és tesztgépekben, ahol fontos a sima előtolás és az alacsony holtjáték.

Függőleges és terhelésre{0}}érzékeny tengelyek

Nagyobb axiális terhelésű vagy merevségi követelményekkel rendelkező tengelyek esetén az SFNU anyák jöhetnek számításba, ha a szabványos SFU anya nem elég erős.

Csere és karbantartási projektek

Hasznos a kopott golyóscsavar anyák cseréjéhez, ha a gépnek ugyanazt a rögzítési felületet kell használnia, de jobb teherbírást vagy hosszabb élettartamot igényel.

GYIK

K: Mi az SFNU anya?

V: Az SFNU anya egy karimás- típusú golyós anya belső golyós keringtető szerkezettel. Egy hozzáillő golyós csavartengelyre van felszerelve, hogy a forgó mozgást lineáris mozgássá alakítsa.

K: Mi a különbség az SFNU dió és az SFU dió között?

V: Az SFNU és az SFU anyák ugyanabba a karimás{0}} típusú golyóscsavar-anya családba tartoznak, de az SFNU anyák általában hosszabb anyatesttel és magasabb dinamikus és statikus terhelési értékkel rendelkeznek hasonló tengelyméretekben. Az SFU anyák gyakoribbak a szabványos kompakt alkalmazásokhoz, míg az SFNU anyák jobbak nagyobb terheléshez vagy nagyobb merevséghez.

K: Hogyan tudom kiolvasni az SFNU1605 típusszámot?

V: Az SFNU1605 azt jelenti, hogy az anyát 16 mm átmérőjű golyóscsavarral és 5 mm-es vezetékkel használják. Az SFNU1610 16 mm átmérőt és 10 mm vezetéket jelent. Az anya pontos hosszát, a karima méretét és a rögzítőfuratok méretét továbbra is ellenőrizni kell a paramétertáblázatban.

K: Cserélhetem az SFU anyát SFNU anyára?

V: Nem mindig. Bár hasonló karimás golyós anyákról van szó, a hossza, a teherbírás és néha a szerelési méretek eltérőek lehetnek. Csere előtt ellenőrizze a tengely átmérőjét, a vezetéket, a karima méretét, az anya teljes hosszát, a rögzítési lyukakat és a rendelkezésre álló beépítési helyet.

K: Milyen információkat kell megadnom a kiválasztáshoz?

V: Kérjük, adja meg a golyóscsavar átmérőjét, a vezetéket, a szükséges löketet, a terhelést, a sebességet, a beépítési irányt, a pontossági követelményt és az anya aktuális modelljét vagy rajzát. A cseréhez a régi anya- és csavarszerelvény fényképei is hasznosak.

K: A DLY elláthatja-e az SFNU anyát a golyós csavartengellyel együtt?

V: Igen. A DLY segíthet az SFNU anyának a megfelelő golyóscsavartengellyel és a támasztóvég megmunkálásával a rajz vagy a gép beszerelési követelményei szerint összeilleszteni.

Segítségre van szüksége az SFNU golyóscsavar megerősítéséhez?

Küldje el DLY-nek a kívánt modellt, gömbcsavar átmérőjét, vezeték-, anya méreteit vagy meglévő rajzát. Csapatunk segíthet megbizonyosodni arról, hogy az SFNU, SFU vagy más típusú golyóscsavar alkalmasabb-e az Ön alkalmazására.
