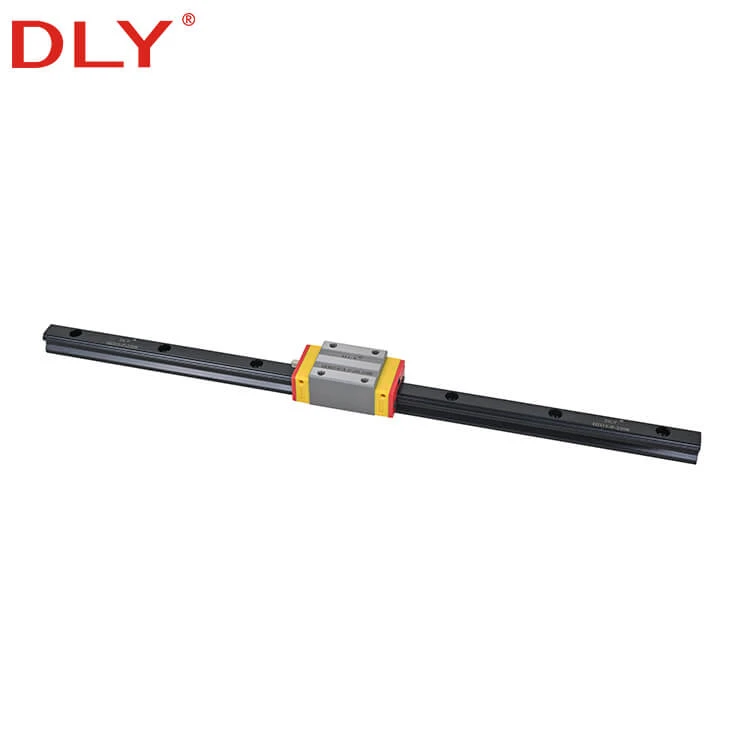

Termék bemutatása
A 15 mm-es lineáris vezetősín egy kompakt lineáris mozgású alkatrész, 15 mm-es sínszélességgel. Általában ott használják, ahol a gépnek irányított mozgásra, stabil tehertámaszra és ismételhető pozicionálásra van szüksége korlátozott szerelési helyen. A nagyobb, 20 mm-es, 25 mm-es vagy 30 mm-es sínekhez képest a 15 mm-es méret csökkenti a telepítési helyigényt, ugyanakkor megbízható teljesítményt nyújt megfelelő terhelési körülmények között.
A DLY 15 mm-es lineáris vezetősín termékcsaládja magában foglalja a HD sorozatú nehéz{1}}tehergolyós vezetősíneket, az ED sorozatú alacsony-profilú golyós vezetőpályákat és az RD sorozatú görgős vezetőpályákat. Ez lehetővé teszi az ügyfelek számára, hogy a tényleges gépszerkezetnek megfelelően különböző blokkformákat, szerelési módokat, szerelési magasságokat, terhelési besorolásokat és merevségi szinteket válasszanak ki.
HD sorozat elérhető
Nagy teherbírású 15 mm-es vezetősínek karimás vagy négyzetes blokk opciókkal.
ED sorozat elérhető
Alacsony-profilú, 15 mm-es sínek a kompakt magasságért és helytakarékos-szerelésért.
RD sorozat elérhető
Henger-típusú 15 mm-es opciók a magasabb merevségi követelményekhez.
Egyedi sínhossz
Maximális sínhossz 4000 mm-ig, modellhez illő támogatással.
15 mm-es lineáris vezetősín modell opciók
A következő 15 mm-es modellek a DLY lineáris vezetősín termékjellemzői táblázata szerint vannak felszerelve. A vásárlók kiválaszthatják a megfelelő modellt a blokk típusa, szerelési iránya, sínmagassága, teljes magassága, teherbírása és beépítési helye szerint.
| Modell sz. | Sorozat / Típus | Felszerelés | Sín szélessége | Sín magasság | Blokk L×Sz×M | Teljes magasság | Dinamikus terhelés C | Statikus terhelés C₀ | Sín súlya | Blokk súlya | Pontosság |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HDW15CA | HD sorozat, karima típus, nagy terhelés | Felszerelés felülről | 15 mm | 15 mm | 61,4×47×19,4 mm | 24 mm | 11,38 kN | 25,31 kN | 1,45 kg/m | 0,17 kg | C, H, P, SP, UP |
| HDH15CA | HD sorozat, négyzet alakú, nagy terhelésű | Felszerelés felülről | 15 mm | 15 mm | 61,4×34×23,7 mm | 28 mm | 11,38 kN | 25,31 kN | 1,45 kg/m | 0,18 kg | C, H, P, SP, UP |
| HDW15CB | HD sorozat, karima típus, nagy terhelés | Felszerelés alulról | 15 mm | 15 mm | 61,4×47×19,4 mm | 24 mm | 14,7 kN | 23,47 kN | 1,45 kg/m | 0,17 kg | C, H, P, SP, UP |
| EDW15SA | ED sorozat, karima típus, közepes terhelés | Felszerelés felülről | 15 mm | 12,5 mm | 40,1×52×19,5 mm | 24 mm | 5,35 kN | 9,4 kN | 1,25 kg/m | 0,12 kg | C, H, P, SP, UP |
| EDW15CA | ED sorozat, karima típus, nagy terhelés | Felszerelés felülről | 15 mm | 12,5 mm | 56,8×52×19,5 mm | 24 mm | 7,83 kN | 16,19 kN | 1,25 kg/m | 0,21 kg | C, H, P, SP, UP |
| EDW15SB | ED sorozat, karima típus, közepes terhelés | Felszerelés alulról | 15 mm | 12,5 mm | 40,1×52×19,5 mm | 24 mm | 5,35 kN | 9,4 kN | 1,25 kg/m | 0,12 kg | C, H, P, SP, UP |
| EDW15CB | ED sorozat, karima típus, nagy terhelés | Felszerelés alulról | 15 mm | 12,5 mm | 56,8×52×19,5 mm | 24 mm | 7,83 kN | 16,19 kN | 1,25 kg/m | 0,21 kg | C, H, P, SP, UP |
| EDH15SA | ED sorozat, négyzet alakú, közepes terhelésű | Felszerelés felülről | 15 mm | 12,5 mm | 40,1×34×19,5 mm | 24 mm | 5,35 kN | 9,4 kN | 1,25 kg/m | 0,09 kg | C, H, P, SP, UP |
| EDH15CA | ED sorozat, négyzet alakú, nagy terhelésű | Felszerelés felülről | 15 mm | 12,5 mm | 56,8×34×19,5 mm | 24 mm | 7,83 kN | 16,19 kN | 1,25 kg/m | 0,15 kg | C, H, P, SP, UP |
| RDH15CA | RD sorozat, négyzet alakú, nagy terhelésű, görgős típus | Felszerelés felülről | 15 mm | 16,5 mm | 68×34×24 mm | 28 mm | 11,3 kN | 24 kN | 1,8 kg/m | 0,2 kg | H, P, SP, UP |
| RDW15CC | RD sorozat, karima típusú, nagy terhelésű, görgős típus | Felszerelés felülről vagy alulról | 15 mm | 16,5 mm | 68×47×20 mm | 24 mm | 11,3 kN | 24 kN | 1,8 kg/m | 0,22 kg | H, P, SP, UP |
Megosztott vasúti paraméterek
Bár az egyes 15 mm-es modellek különböző blokkméretekkel és terhelési besorolással rendelkeznek, a fő sínparaméterek a következőkben foglalhatók össze.
| Sín szélessége | 15 mm |
| Maximális sínhossz | 4000 mm |
| Anyag | S55C |
| P hang | 60 mm HD és ED sorozatokhoz; 30 mm az RD sorozathoz |
| Távolság End Es | 20 mm |
| Recirkulátor anyaga | PA6 HD / ED sorozathoz; PA66 RD sorozathoz |
Hogyan válasszunk a HD, ED és RD 15 mm-es lineáris vezetősínek között
Ahelyett, hogy csak a sínszélesség alapján választanának, a vásárlóknak össze kell hasonlítaniuk a sorozatot, a blokk típusát, a szerelési módot, az összeszerelési magasságot és a terhelési besorolást. A 15 mm-es méret különböző szerkezetekben használható, de a megfelelő modell attól függ, hogy alacsonyabb profilra, karimás rögzítési felületre, négyzettömbre vagy nagyobb merevségre van szüksége a gépnek.
| Sorozat | Fő Irány | Tipikus 15 mm-es modellek | Kiválasztás Megjegyzés |
|---|---|---|---|
| HD sorozat | Nehéz{0}}teherlabda vezetőpálya | HDW15CA, HDH15CA, HDW15CB | Alkalmas, ha a gépnek nagyobb teherbírásra és szabványos nehéz{0}}teherszerkezetre van szüksége. |
| ED sorozat | Alacsony-profilú labdavezető | EDW15SA, EDW15CA, EDW15SB, EDW15CB, EDH15SA, EDH15CA | Alkalmas kompakt gépekhez, ahol fontos az alacsonyabb sínmagasság és a rövidebb blokkhossz. |
| RD sorozat | Roller{0}}típusú vezetőút | RDH15CA, RDW15CC | Alkalmas, ha 15 mm-es sínméretre van szükség, de nagyobb merevségre van szükség, mint a szabványos golyós{1}}szerkezeteknél. |
A blokk típusa és rögzítési lehetőségei
A DLY 15 mm-es lineáris vezetősínek karimás-típusú és négyzet{2}}típusú blokkokkal is kaphatók. A kiválasztott modelltől függően különböző rögzítési módok állnak rendelkezésre. Ez csereprojekteknél fontos, mert a blokk alakja és a szerelési irány befolyásolja, hogy az új vezetőpálya illeszkedik-e az eredeti gépszerkezethez.
Karima típusú blokk
HDW, EDW és RDW modellekben kapható. A szélesebb blokktest nagyobb szerelési felületet biztosít.
Négyzet alakú blokk
HDH, EDH és RDH modellekben kapható. Kompakt szerkezetekhez alkalmas, ahol szabályozni kell a blokkszélességet.
Felső/alsó rögzítés
Különböző modellek támogatják felülről, alulról vagy mindkét irányban történő felszerelést. Kérjük, rendelés előtt erősítse meg az eredeti telepítési módot.

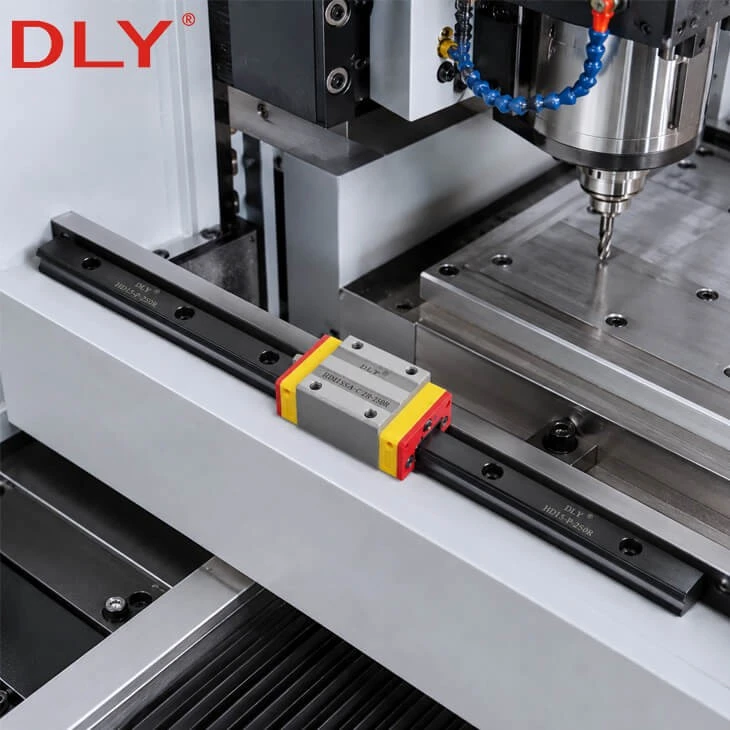

Tipikus alkalmazások
A 15 mm-es lineáris vezetősín olyan gépekhez alkalmas, amelyek kompakt telepítést, stabil mozgást és pontos vezetést igényelnek. Különböző sorozatok választhatók a terhelési és merevségi követelmények szerint.
Mikor válasszon 15 mm-es lineáris vezetősínt?
A 15 mm-es lineáris vezetősínt általában akkor választják, ha a gépnek egyensúlyra van szüksége a kompakt méret és a stabil lineáris mozgás között. Kisebb, mint 20 mm-es vagy 25 mm-es sínméret, de továbbra is többféle terhelési és blokkolási lehetőséget kínál a HD, ED és RD sorozaton keresztül.
Kiválasztási tipp
Válassza az ED sorozatot, ha a beépítési magasság korlátozott. Válassza a HD sorozatot, ha szabványos nehéz{1}}teherlabda vezetőpályára van szükség. Válassza az RD sorozatot, ha 15 mm-es sínméretre van szükség, de nagyobb merevségre van szükség.
Ajánlattétel előtt szükséges információk
Annak érdekében, hogy a DLY a megfelelő 15 mm-es lineáris vezetősínt idézze, adja meg a modellt, a sín hosszát, a blokk mennyiségét és a telepítési követelményeket. Csereprojektekhez fényképek vagy rajzok ajánlottak.
Termék:15 mm-es lineáris vezetősín
Előnyben részesített modell:HDW15CA / HDH15CA / HDW15CB / EDW15SA / EDW15CA / EDW15SB / EDW15CB / EDH15SA / EDH15CA / RDH15CA / RDW15CC
Sín hossza:____ mm
Sínek mennyisége:____ db
Blokkok száma sínenként:____ db
Blokk típusa:karima / négyzet / görgős típus / régi modell: ____
Szerelési mód:felső szerelés / alsó szerelés / felső vagy alsó szerelés
Alkalmazás:automatizálás / CNC / lézergép / csomagolás / mérőberendezés / csere / egyéb
Különleges követelmény:pontosság / előfeszítés / vágás / illesztett készlet / csomagolás / egyéb
Kapcsolódó Lineáris Guide termékek
Ha gépének más sínméretre vagy vezetőpálya-szerkezetre van szüksége, összehasonlíthatja a következő DLY lineáris vezetőtermékeket is.
Nagyobb sínméretet és erősebb alátámasztást igénylő alkalmazásokhoz.
Lineáris Ball Guide
Golyós{0}}típusú profilsín- és kocsiblokkrendszerekhez. RD görgős vezetőpálya
Nagyobb merevségi követelményeket támasztó görgős{0}}típusú vezetőpályákhoz.
Lépjen kapcsolatba a DLY-vel a 15 mm-es lineáris vezetősínhez
Küldje el sínhosszát, blokk mennyiségét, modellszámát, rajzát vagy alkalmazási követelményét a DLY-nek. Segítünk megerősíteni a megfelelő 15 mm-es lineáris vezetősín modellt az Ön gépszerkezetének és telepítési igényeinek megfelelően.
