A DLY Linear Bearing Series alumínium csúszóelemek tengely{0}}vezérelt lineáris mozgású alkatrészek, amelyeket kerek lineáris tengelyekhez használnak. A sorozat zárt, nyitott, állítható és karimás -szerelt lineáris csapágyakat tartalmaz, amelyek különböző beépítési szerkezetekhez és karbantartási követelményekhez alkalmasak.
A szokásos 6 mm-től 60 mm-ig terjedő tengelyméretekkel ezeket az alumínium csúszó- és lineáris csapágyegységeket széles körben használják automatizálási berendezésekben, csomagológépekben, nyomdagépekben, könnyű -teljesítményű lineáris modulokban, pozicionáló szerelvényekben és általános ipari mozgószerelvényekben.
Termék bemutatása
A lineáris csapágyas sorozatú alumínium csúszkák egyszerű, sima és költséghatékony,{0}}kerek tengelyű lineáris mozgásrendszerek építésére szolgálnak. A csapágy vagy a csúszó egység gördülő érintkezés révén mozog a hengeres tengely mentén, segítve a súrlódás csökkentését a sima csúszószerkezetekhez képest.
Ez az oldal egy sor tengely{0}}vezérelt csúszóbeállítást tárgyal, nem pedig egyetlen modellt. A gép elrendezésétől függően a rendszer használhat szabványos zárt lineáris csapágyakat, nyitott lineáris csapágyakat, állítható hézagtípusokat, karimás-csapágyakat vagy alumínium csúszóegységeket integrált csapágyházzal.
Fő terméktípusok ebben a sorozatban
Különböző lineáris csapágycsúszó típusok kerülnek kiválasztásra a tengelytartási mód, a szerelési irány és a rendelkezésre álló beépítési hely szerint. A zárt csapágyak -végtámasztott tengelyekhez alkalmasak, míg a nyitott csapágyak támasztott tengelyekkel használhatók, amikor a síntartó a tengely alatt halad át.
| Írja be | Szerkezet | Megfelelő tengelytámasz | Tipikus használat |
|---|---|---|---|
| LM / LME zárt típus | Kerek lineáris csapágy zárt külső karmantyúval. | Vége-támasztott kerek tengely. | Általános könnyű{0}}csúszómozgás, lámpatestek és kis automatizálási tengelyek. |
| LM...OP / LME...OP nyílt típus | Nyitott csapágytest hosszanti nyílással. | Megtámasztott kerek tengely vagy tengelysín. | Hosszabb löketű rendszerek, ahol a tengely elhajlását csökkenteni kell. |
| LM...AJ / LME...AJ állítható típus | Csapágy hézagbeállító nyílással. | Kerek tengely állítható illeszkedési igénnyel. | Az összeszerelés során hézagkompenzációt igénylő alkalmazások. |

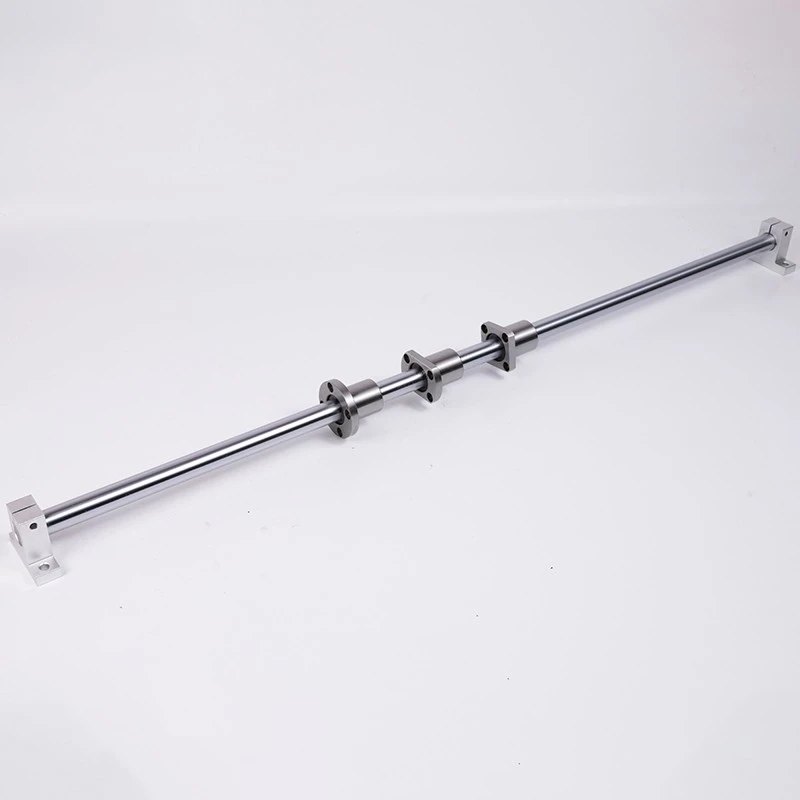

| Karimás lineáris csapágy | Lineáris csapágy kerek, szögletes vagy más karimás rögzítési formával. | Szerkezet szerint kerek vagy alátámasztott tengely. | Közvetlen rögzítés géplapokra, kocsikra vagy konzolokra. |
| Alumínium csúszó egység | Alumínium ház beépített -lineáris csapággyal. | Kerektengelyes rendszerek, amelyek integrált szerelt blokkot igényelnek. | Kompakt tengely{0}}vezetett modulok, könnyű szállítószalagok és pozicionáló szerkezetek. |
Termékleírások
| Termék neve | Lineáris csapágysorozatú alumínium csúszdák |
| Fő csapágysorozat | LM, LME, LM...C, LME...C, LM...AJ, LME...AJ, LM...OP, LME...OP |
| Illesztett tengelyátmérő | Gyakori méretek 6 mm-től 60 mm-ig, a specifikáció szerint további modellopciókkal |
| Tengely típusa | Krómozott- lineáris tengely, rozsdamentes acél tengely, üreges tengely vagy alátámasztott tengelyegység |
| Csapágy gördülőelem | Acélgolyók a lineáris csapágykeringtető szerkezetben |
| Ház / csúszda opciók | Alumínium szánház, karimás ház, nyitott ház vagy testreszabott tengely tolószerkezet az alkalmazásnak megfelelően |
| Tipikus alkalmazások | Automatizálási berendezések, csomagológépek, nyomdagépek, szerelvények, könnyű{0}}modulok és általános ipari mozgásrendszerek |
Hogyan működik a lineáris csapágycsúszda
A lineáris csapágycsúszó rendszerben a tengely vezetőfelületként működik, a csapágyegység pedig a tengely mentén mozog. A csapágy belsejében lévő acélgolyók a tengely és a csapágypálya között gördülnek, csökkentve a súrlódást, és lehetővé teszik a csúszka egyenletes, egyenes mozgását.
Mivel a gördülő érintkezési felület kicsi, ez a típusú csúszda alkalmas könnyű és közepes terhelésű{0}}mozgató rendszerekhez. Nagy nyomatékterhelés, nagy forgácsolóerő vagy nagy -merevségű szerszámgép-alkalmazások esetén inkább a profil lineáris vezetősíneket kell ellenőrizni.
Modell- és méretreferencia
A modellt a tengely átmérője, a csapágy típusa, a szerelési szerkezet és a szükséges teherbírás szerint kell kiválasztani. A következő LM sorozat specifikációi és mérettáblázatai segítenek megerősíteni a csapágy megnevezését, a tengelyméretet, a golyókört, a tűréshatárt és az alapvető méreteket.
Zárt típus, nyitott típus és állítható típus
A megfelelő csapágyszerkezet a tengely megtámasztásának módjától függ. A nem megfelelő szerkezet megválasztása zavarokat okozhat a telepítésben, vagy elégtelen tengelytartást okozhat, különösen a hosszú löketű rendszereknél.
| Csapágy típus | Fő jellemző | Mikor kell használni | Kiválasztás Megjegyzés |
|---|---|---|---|
| Zárt típus | Teljesen hengeres külső hüvely. | Rövidebb löket, vég-támasztott tengely és egyszerű csúszó mozgás. | Nem alkalmas, ha a tengelytartó sín áthalad a csapágyhelyzeten. |
| Nyitott típus | Nyílás a csapágytest mentén. | Támogatott tengelysínek és hosszabb löketű rendszerek. | Szerelés előtt ellenőrizze a nyitás irányát és a támasztósín távolságát. |
| Állítható típus | Rés kialakítás az illeszkedés beállításához. | Hézaghangolást igénylő szerelvények. | A beállításnak mérsékeltnek kell lennie a túlzott súrlódás elkerülése érdekében. |
| Karima típusa | Csapággyal integrált karimás rögzítő szerkezet. | Közvetlen rögzítés lemezekre, konzolokra vagy kocsikra. | Csere előtt ellenőrizze a karima alakját és a csavar furatmintáját. |
Főbb termékjellemzők
Egyszerű tengely{0}}irányított mozgás
A lineáris csapágycsúszó közvetlenül egy kerek tengellyel működik, így a szerkezet könnyen érthető, telepíthető és karbantartható. Praktikus választás olyan berendezésekhez, amelyek nem igénylik a profilos lineáris vezetősínek merevségét.
Többféle rögzítési forma
A zárt, nyitott, állítható és karimás{0}}szerkezetek különféle telepítési igényeket is kielégíthetnek. Ez lehetővé teszi a tervezők számára, hogy a tengelytartási módnak és a rendelkezésre álló szerelési helynek megfelelő csapágyformát válasszanak.
Kompatibilis a szabványos lineáris tengelyekkel
A sorozatot általános metrikus méretű kerek lineáris tengelyekhez tervezték. A legjobb teljesítmény érdekében a tengely felületének keménységének, egyenességének, átmérőtűrésének és felületi minőségének meg kell felelnie a csapágykövetelményeknek.
Könnyű csere és karbantartás
A szabványos modellkódok megkönnyítik a cserét, ha ismert a tengely átmérője és a csapágyszerkezet. Elhasználódott rendszerek esetén a csapágy és a tengely felületét is ellenőrizni kell, mert a sérült tengely lerövidítheti az új csapágy élettartamát.
Hogyan válasszuk ki a megfelelő lineáris csapágycsúszót
A modell kiválasztását a tengely átmérőjével kell kezdeni, de a tengelytartás módja is ugyanolyan fontos. A hosszú, alátámasztatlan tengely terhelés hatására meghajolhat, ezért a nyitott csapágyegységeket megtámasztott tengelyekkel gyakran előnyben részesítik hosszabb löketekhez vagy nagyobb terhelési feltételekhez.
| Kiválasztott elem | Mit kell megerősíteni | Miért számít |
|---|---|---|
| Tengely átmérője | 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm és egyéb szabványos méretek | A csapágy furatának meg kell egyeznie a tengely méretével. |
| Csapágyszerkezet | Zárt, nyitott, állítható vagy karimás típusú | A szerkezetnek meg kell felelnie a tengelytámasznak és a rögzítési módnak. |
| Tengelytámasztó módszer | Vég-támasztott tengely vagy alátámasztott tengelysín | Hosszabb löketeknél és nagyobb terheléseknél tengelytámaszra lehet szükség az elhajlás csökkentése érdekében. |
| Szerelési hely | Ház szélessége, karima átmérője, csavarlyuk helyzete és csúszka hossza | Megakadályozza a lemezekkel, konzolokkal és a környező alkatrészekkel való interferenciát. |
| Munkakörnyezet | Por, nedvesség, kenési hozzáférés és működési gyakoriság | Segít eldönteni, hogy tömítésekre, rozsdamentes anyagra vagy rendszeres kenésre van-e szükség. |
Lineáris csapágycsúszó vagy profilos lineáris vezető?
A lineáris csapágycsúszkák és a profilos lineáris vezetőpályák nem ugyanaz a termék. A lineáris csapágycsúszkák egyszerűbbek és gazdaságosabbak a tengely-vezetett mozgásánál, míg a profilvezető pályákat általában akkor választják ki, amikor a gép nagyobb merevséget, nagyobb nyomatékkapacitást és kompaktabb tehertartást igényel.
| Összehasonlító elem | Lineáris csapágycsúszda | Profil Lineáris vezetőpálya |
|---|---|---|
| Vezető felület | Kerek tengely. | Profilsín tömbbel. |
| Szerkezet | Egyszerű csapágy- és tengelyrendszer. | Nagyobb-merevségű sín- és kocsirendszer. |
| A legjobb | Könnyű és közepes{0}}mozgás, lámpatestek és egyszerű automatizálás. | CNC gépek, nagy{0}}merevségű tengelyek és kompakt teher{1}}csapágyrendszerek. |
| tervezési fókusz | Tengelyátmérő, támasztófesztáv és csapágytípus. | Sínméret, előfeszítés, pontossági fokozat és blokkmennyiség. |
Alkalmazások
A lineáris csapágyas sorozatú alumínium csúszdák olyan berendezésekhez alkalmasak, ahol a mozgásrendszer sima csúszást, egyszerű telepítést és könnyű cserét igényel. Széles körben használatosak könnyű-és közepes-terhelésű tengely-vezetett szerkezetekben.
GYIK
K: Mi az a lineáris csapágyas sorozatú alumínium csúszka?
V: Ez egy tengely-vezérelt lineáris mozgáskomponens, amely egy kerek lineáris tengely mentén mozog. A beépítési szerkezettől függően szabványos lineáris csapágyat, karimás csapágyat vagy alumíniumház-csúszkát használhat.
K: Hogyan válasszak zárt és nyitott lineáris csapágyakat?
V: A zárt csapágyakat a végén{0}}megtámasztott kerek tengelyekkel használják. A nyitott csapágyakat alátámasztott tengelyekkel használják, ahol a tengelytartó sín áthalad a csapágy alatt.
K: A DLY szállíthat megfelelő tengelyeket és támasztékokat?
V: Igen. A DLY a szükséges összeállításnak megfelelően lineáris csapágyakat, alumínium csúszó egységeket, krómozott tengelyeket, alátámasztott tengelyeket, tengelytartókat és kapcsolódó lineáris mozgású alkatrészeket tud szállítani.
K: Ez a termék alkalmas nehézgép{0}}szerszámterhelésre?
V: A lineáris csapágycsúszkák alkalmasabbak könnyű és közepes terhelésű{0}}tengely-vezérelt mozgásra. Nagy terhelés, nagy merevség vagy nagy nyomatékú terhelés esetén a profil lineáris vezetőpályák általában jobb megoldást jelentenek.
K: Milyen információkra van szükség az árajánlathoz?
V: Kérjük, adja meg a csapágy vagy csúszó modellt, a tengely átmérőjét, a szerkezet típusát, a mennyiséget, az alkalmazást és azt, hogy szükség van-e megfelelő tengelyekre vagy tengelytámaszokra. A fotók vagy rajzok hasznosak a csereprojekteknél.
Lépjen kapcsolatba a DLY-vel a lineáris csapágysorozatú alumínium csúszdákkal kapcsolatban
Küldje el a kívánt modellt, tengelyátmérőt, csapágytípust, mennyiséget és alkalmazást. A DLY segíthet megerősíteni a megfelelő lineáris csapágycsúszkát és a megfelelő tengelyelemeket a mozgásrendszerhez.
