SCM anya

Részletek:

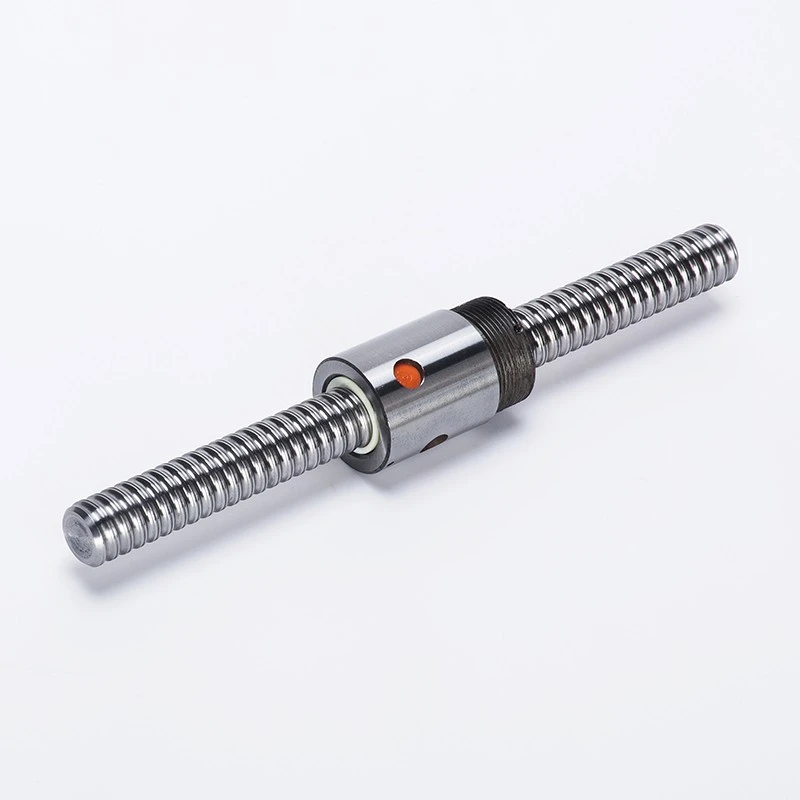

A DLY SCM anyák nem{0}}szabványos golyóscsavar anyák, amelyeket precíziós lineáris erőátviteli rendszerekhez terveztek. Hozzáillő gömbcsavaros tengelyekkel dolgoznak, hogy a forgó mozgást pontos lineáris mozgássá alakítsák, így alkalmasak olyan berendezésekhez, amelyek kompakt telepítést, stabil merevséget és megbízható tehertartást igényelnek.

Ellentétben a szabványos karimás gömbcsavar anyákkal, mint például az SFU, SFA vagy SFE sorozat, az SCM anyák kompaktabb, hengeres testszerkezetet használnak, nagy szerelőkarima nélkül. Ezáltal az SCM sorozat alkalmas olyan gépszerkezetekhez, ahol az anyának egy házba, hüvelybe, csúszkába vagy egyedi szerelőblokkba kell illeszkednie.

Az SCM anyákat gyakran nagy-pontosságú, nagy-merevségű és nagy-terhelésű alkalmazásokhoz választják, ahol a szabványos katalógusanyák nem tudnak teljes mértékben megfelelni a rendelkezésre álló beépítési helynek vagy a speciális összeszerelési követelményeknek. A gyakori modell opciók közé tartozik az SCM1605, SCM2005, SCM2505, SCM2510, SCM3205, SCM3210, SCM4005, SCM4010, SCM5005 és SCM5010.

Új géptervezési vagy csereprojekteknél a csavar átmérőjének, ólomnak, golyójának átmérőjének, az anya külső átmérőjének, az anya hosszának, az olajlyuk helyzetének, az ablaktörlő követelményeinek, a terhelésnek és a merevségnek meg kell egyeznie a gép szerkezetével. A DLY a rajzok, minták vagy alkalmazási adatok alapján szállítja az SCM anyákat a hozzáillő golyóscsavar tengelyekkel, végmegmunkáló és tartóegységekkel.

Termékparaméterek

A DLY SCM kompakt golyóscsavar anyák különböző tengelyátmérőkkel, vezetékekkel, golyós átmérőkkel, anyatest átmérőkkel, anyahosszúságokkal, terhelési besorolással és merevségi szintekkel állnak rendelkezésre. Az SCM sorozat alkalmas kompakt golyóscsavar-szerelvényekhez, testreszabott rögzítőszerkezetekhez és cserealkalmazásokhoz, ahol nem-szabványos anyaformára van szükség.

A méretrajz mutatja az SCM anya fő szerkezetét, beleértve a csavar átmérőjét, az anyatest átmérőjét, a teljes hosszt, a vállhosszt és az olajfurat helyzetét. A modelltáblázat kulcsfontosságú adatokat tartalmaz a megfelelő SCM anya kiválasztásához a beépítési hely, az axiális terhelés és a szükséges erőátviteli merevség alapján.

SCM sorozatú golyóscsavar-anya specifikációi

Mértékegysége: mm

A Ca az alapvető dinamikus terhelésre, a Coa az alap statikus terhelésre, a K pedig a merevségre utal. A szabványos SCM anyákat ablaktörlő/kaparó védelemmel szállítjuk; ablaktörlő nélküli változatok az alkalmazási igény szerint adhatók meg.

Termékjellemzők

Kompakt, nem{0}}szabványos anyaszerkezet

Az SCM anyákat kompakt hengeres testtel tervezték a nagy külső karima helyett. Ez a szerkezet alkalmas korlátozott mechanikai térben elhelyezett golyóscsavar-szerelvényekhez, beleértve a hüvelyeket, a házakat, a csúszkákat és az egyedi anyaüléseket. A berendezéstervezők számára az SCM anyák praktikus lehetőséget kínálnak, ha a szabványos karimás anya túl nagy vagy nehezen szerelhető.

Nagy merevség a stabil lineáris átvitelhez

Az SCM sorozat olyan mozgórendszerekhez alkalmas, amelyek stabil axiális átvitelt és szabályozott merevséget igényelnek. A különböző cirkulációs specifikációkkal rendelkező modellek, mint például az SCM1605-3 és az SCM1605-4, eltérő terhelési besorolást és merevségi értékeket biztosítanak, lehetővé téve, hogy az anyát a várható terheléshez, fordulatszámhoz és munkaciklushoz igazítsák.

Precíziós mozgás kis holtjátékkal

Az SCM golyós csavaranyák gördülő érintkezést használnak a csavartengely, az acélgolyók és az anyatest között, hogy csökkentsék a súrlódást és támogassák a sima lineáris mozgást. Megfelelő előfeszítéssel, kenéssel és beállítással az anya segíthet megőrizni az ismételhető pozicionálási teljesítményt precíziós előtolási tengelyeken és testreszabott lineáris mozgásrendszerekben.

Tartós hőkezelt{0}}anyatest

A DLY golyóscsavar anyákat megfelelő ötvözött acél anyagokkal és hőkezelési eljárásokkal gyártják a modellnek és az alkalmazási követelményeknek megfelelően. Az edzett futópálya, a stabil méretszabályozás és a sima labdakeringés javítja a kopásállóságot, az élettartamot és a működési megbízhatóságot.

Olajlyuk és ablaktörlő védelem

Az SCM anyák tartalmaznak egy olajlyuk helyzetet a kenési elrendezéshez, segítve a golyóscsavar-szerelvény simább működését az ismételt mozgás során. Az ablaktörlő- vagy kaparóvédelem segít csökkenteni a por és részecskék bejutását, különösen a CNC-gépekben, az automatizálási berendezésekben és a finom törmeléket tartalmazó gyártási környezetekben.

Alkalmas egyedi golyóscsavaros szerelvényekhez

Az SCM anyákat gyakran használják, ha a golyóscsavar-szerelvény testreszabott anyaülést, speciális telepítési interfészt vagy nem szabványos csereméretet igényel. A DLY az SCM anyát a megfelelő golyóscsavartengellyel, végmegmunkáló és támasztó egységekkel illesztheti a géprajz vagy minta szerint.

Alkalmazási forgatókönyvek

Kompakt CNC előtolórendszerek

Az SCM anyák használhatók CNC előtolótengelyekben, gravírozógépekben, megmunkáló központokban és precíziós beállító rendszerekben, ahol az anyát kompakt szerkezetbe kell beépíteni. A hengeres anyatest testreszabott anyaülékekhez és korlátozott helyű{1}}adagoló szerelvényekhez alkalmas.

Automatizálási és lineáris mozgásmodulok

Az automatizált gyártóberendezésekben az SCM golyós csavaranyák használhatók csúszdák, átviteli egységek, emelőmodulok, működtető szerkezetek és ismételt lineáris mozgási mechanizmusok pozicionálására. A végső modellt az axiális terhelés, a löket, a sebesség és a rendelkezésre álló beépítési hely alapján kell kiválasztani.

Egyedi gépszerkezetek

Az SCM anyák olyan projektekhez alkalmasak, ahol a szabványos karimás anya nem illeszkedik a gép elrendezéséhez. Beépíthetők házakba, hüvelyekbe, blokkokba vagy speciális konzolokba, így hasznosak lehetnek berendezések frissítéséhez, egyedi géptervezéshez és kompakt sebességváltó-mechanizmusokhoz.

Precíziós ellenőrző és mérőberendezések

A mérőeszközök, az ellenőrző platformok és a finombeállító mechanizmusok gyakran egyenletes mozgást és stabil ismételhetőséget igényelnek. Az SCM anyák ezekben a rendszerekben alkalmazhatók, ha kompakt telepítésre és szabályozott holtjátékra van szükség.

Csere és karbantartási projektek

Az SCM anyák alkalmasak a kopott vagy sérült, nem-standard golyóscsavarok cseréjére, ha az eredeti gép kompakt hengeres anyaszerkezetet használ. Csere esetén a DLY megerősítheti a modellt a csavar átmérője, az ólom, az anya átmérője, a teljes hossz, az olajlyuk helyzete és a minta méretei szerint.

GYIK

Segítségre van szüksége az SCM golyóscsavar kiválasztásához?

Küldje el DLY-nek a csavar átmérőjét, vezetékét, anya méreteit, beépítési helyét, axiális terhelését vagy meglévő rajzát. Csapatunk segíthet a megfelelő SCM anyamodell és a megfelelő gömbcsavar szerelvény kiválasztásában az Ön berendezéséhez.
